Bij het plannen van een zonne-installatie Een van de meest over het hoofd geziene details is het aantal en type montagebeugels dat nodig is om elk paneel veilig te bevestigen. Hoewel panelen er misschien licht uitzien, moeten ze bestand zijn tegen jarenlange blootstelling aan wind, regen, sneeuw en thermische uitzetting. Het montagesysteem zorgt ervoor dat de panelen stevig, uitgelijnd en functioneel blijven, waardoor de keuze en het aantal beugels een essentiële ontwerpoverweging is.

De rol van montagebeugels begrijpen

Montagebeugels vormen de fysieke verbinding tussen de zonnepanelen en de constructie die ze ondersteunt – of het nu een dak, grondsysteem, carport of gevel betreft. Ze dragen de mechanische belasting, absorberen trillingen en zorgen voor een juiste oriëntatie. Een slechte beugelconfiguratie kan leiden tot een ongelijkmatige spanningsverdeling, schade aan de panelen of zelfs een volledig defect van de constructie onder extreme omstandigheden.

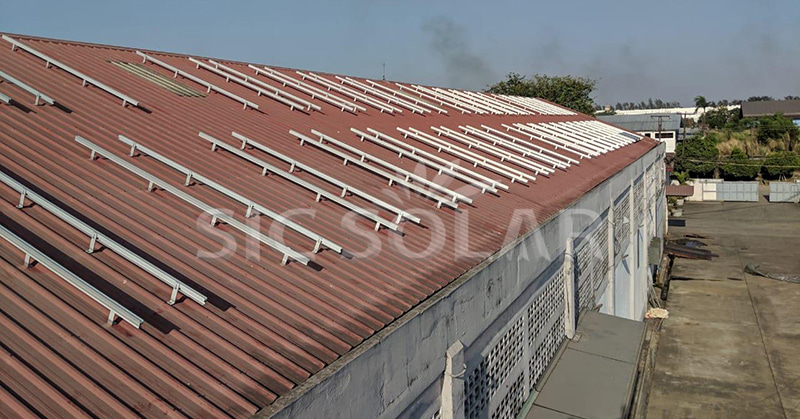

In de meeste gevallen maken beugels deel uit van een groter systeem dat rails, klemmen en bevestigingsmiddelen omvat. De beugels worden bevestigd aan het basisoppervlak (bijv. dakspanten of grondpalen) en de rails overspannen deze om de panelen vast te houden.

Typische beugelvereisten per paneel

Het aantal montagebeugels per zonnepaneel hangt af van een aantal belangrijke factoren:

• Paneelgrootte en gewicht
  Standaard zonnepanelen (meestal ongeveer 1,6 tot 2 meter lang en 1 meter breed) wegen 18 tot 25 kg. Hoe groter en zwaarder het paneel, hoe meer steunpunten er nodig zijn om doorbuigen of kromtrekken te voorkomen.

• Montageoppervlaktype
  Installaties op daken vereisen vaak meer beugels per paneel dan systemen op de grond, omdat het gewicht gelijkmatig over de spanten moet worden verdeeld. Op platte daken of bij montage op de grond kunnen railsystemen met minder, maar zwaardere beugels volstaan.

• Wind- en sneeuwbelasting
  Gebieden met hoge windsnelheden of hevige sneeuwval moeten voldoen aan strengere montagerichtlijnen. Extra beugels kunnen worden toegevoegd voor redundantie en veiligheid, vooral bij rand- of hoekpanelen die meer blootgesteld zijn.

• Montagesysteem ontwerp
  Sommige systemen gebruiken gedeelde rails of in elkaar grijpende beugels tussen panelen, waardoor het totale aantal benodigde beugels afneemt. Andere systemen hanteren een aanpak met één paneel per rail, waardoor in totaal meer beugels nodig kunnen zijn.

In het algemeen geldt:

• Twee tot vier montagebeugels per paneel is standaard voor de meeste systemen.

• Voor portretoriëntatie worden panelen meestal gemonteerd met twee rails , met één beugel aan elk uiteinde van de rail (totaal vier haakjes).

• In landschapsoriëntatie, drie beugels per paneel kan voldoende zijn, vooral bij zeer sterke rails en gebieden met weinig wind.

Het belang van de kwaliteit en plaatsing van beugels

Kwantiteit alleen is niet genoeg - de kwaliteit en plaatsing De plaatsing van beugels is even kritisch. Onjuiste plaatsing kan leiden tot hotspots op het paneel door spanning of zelfs microscheurtjes die de output na verloop van tijd verminderen.

Beugels moeten worden uitgelijnd met de door de fabrikant aanbevolen ondersteuningszones, die doorgaans in de installatiehandleiding staan. Deze zones zorgen ervoor dat de druk bij montage gelijkmatig wordt verdeeld en de interne structuur van het paneel niet wordt verstoord.

SIC Solar, een bedrijf gespecialiseerd in de productie en verkoop van montagebeugels voor fotovoltaïsche systemen, biedt een breed scala aan montageoplossingen, afgestemd op verschillende installatietypen en klimaatzones. Hun systemen zijn ontworpen voor sterkte, duurzaamheid en installatiegemak. Veel van hun beugels zijn voorzien van voorgeboorde gaten en verstelbare verbindingen om de montage te vereenvoudigen en de arbeidskosten ter plaatse te verminderen.

Modulaire en op maat gemaakte montageoplossingen

Niet elk project past binnen de standaardrichtlijnen. Speciaal ontworpen panelen, ongelijke daken of systemen met een dubbele kantelhoek vereisen mogelijk aangepaste beugelconfiguraties. In deze gevallen is het raadzaam om de leverancier van het montagesysteem of een constructeur te raadplegen.

SIC Zonne-energie biedt vaak ondersteuning voor installaties op maat en biedt flexibele beugelconfiguraties en technische ondersteuning om aan de unieke projectbehoeften te voldoen. Of het nu gaat om metalen daken, betonnen oppervlakken of landbouwgrond, hun montagemateriaal kan worden aangepast aan verschillende lay-outs, met behoud van de systeemintegriteit.
