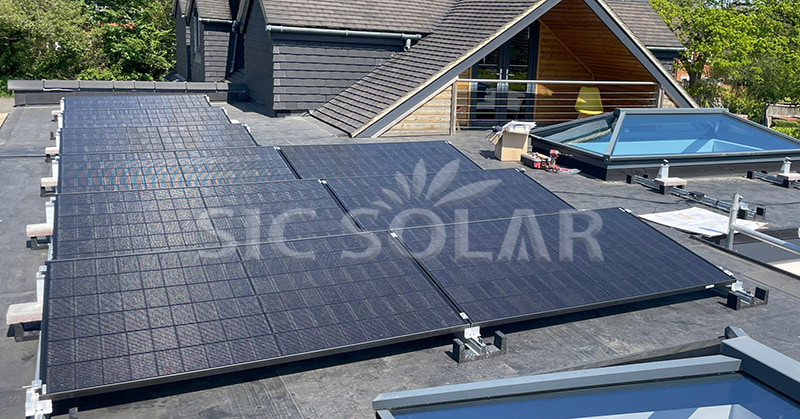

Ballastmontagesystemen voor platte daken Zonne-installaties zijn afhankelijk van gewicht om windopwaartse kracht te weerstaan zonder het dakmembraan te penetreren. Typische fotovoltaïsche (PV) ballastbelastingen liggen tussen de 14 en 24 kg/m² (3-5 lbs/ft²), terwijl de meeste installaties tussen de 24 en 34 kg/m² (5-7 lbs/ft²) vereisen. In gebieden met weinig wind kan de ballastbelasting slechts 10 kg/m² (2 lbs/ft²) bedragen, maar in gebieden met veel wind kan tot 48 kg/m² (10 lbs/ft²) nodig zijn. Factoren zoals de helling van de panelen, de windsnelheid en de structurele capaciteit van het dak kunnen de uiteindelijke ballastberekening aanzienlijk beïnvloeden. Raadpleeg altijd een constructeur en kies voor een modulaire, aanpasbare oplossing, zoals die van SIC Solar, om veiligheid en kosteneffectiviteit te garanderen.

Ballast en dode lasten begrijpen

PV-paneel dode belasting

• Standaardframezonnepanelen wegen doorgaans 1,5-2,3 kg/m², inclusief de modules en de beugels alleen.

• Een zonnepaneel met 60 cellen (ongeveer 1,5 m2) weegt bijvoorbeeld ongeveer 18 kg, wat overeenkomt met ongeveer 1,1 kg/m2. Beugels zorgen voor extra gewicht.

Ballast voor niet-penetrerende montage

• Ballastsystemen voegen 5-7 lbs/ft2 (~1,7 m2) aan gewicht toe om zonnepanelen op platte daken te bevestigen en zo weerstand te bieden tegen opwaartse wind.

• Bij lichtgewichtsystemen kan het voorkomen dat ontwerpers slechts 2-6 lbs/ft2 (~1,7 m2) beton of andere ballast gebruiken, vooral als de windbelasting matig is.

Factoren die de ballastvereisten beïnvloeden

Windsnelheid en regionale codes

• Gebieden met veel wind (bijv. ontwerpsnelheid > 100 mph) vereisen doorgaans maximaal 10 psf aan ballast om de weerstand tegen opwaartse kracht te behouden.

• Modulaire rasterconstructies kunnen de windkracht verdelen over meerdere ballastpunten, wat resulteert in een lager gewicht per eenheid (het Connect-systeem van Sun Ballast weegt bijvoorbeeld gemiddeld < 20 kg/m2 of ~4 psf).

Paneelkantelhoek

• Een lage kantelhoek (<10°) vermindert de opwaartse windkracht, waardoor de ballastbehoefte aan de onderkant van het bereik ligt (5 psf).

• Hoe groter de kantelhoek, hoe groter de opwaartse krachten, waardoor zwaardere ballast of mechanische ankers nodig zijn.

Dakstructuurcapaciteit

• De meeste commerciële platte daken zijn geschikt voor een maximale belasting van 75 kg/m2 (ongeveer 15 vierkante voet/m2) en moeten bestand zijn tegen sneeuwophoping, onderhoudswerkzaamheden en een PV-systeem met ballast.

• Vóór de installatie moet een constructeur controleren of het dak de vaste en levende lasten, inclusief de extra ballast, veilig kan dragen.

Ballastbelastingen berekenen

1. Bepaal de PV-dode belasting :

   • Gebruik de specificaties van de fabrikant (meestal 3-5 vierkante voet/m)

2. Beoordeel de opwaartse krachten van de wind :

   • Raadpleeg de lokale bouwvoorschriften en ASCE 7-normen en bereken vervolgens de opwaartse kracht op basis van de kanteling van het PV-paneel en de windsnelheid.

3. Selecteer ballastgewicht :

   • Voor installaties met een lage windsnelheid en een geringe kanteling, begint u met een ballastgewicht van 2-6 vierkante voet/m.

   • In orkaangevoelige gebieden of op grote hoogte verhoogt u de ballast naar 10 vierkante voet per vierkante voet.

4. Verifieer distributie :

   • Zorg ervoor dat de ballast gelijkmatig verdeeld is (bijvoorbeeld via een rooster-/maaswerksysteem) om puntoverbelasting te voorkomen.

5. Raadpleeg een ingenieur :

   • Laat het definitieve ontwerp en de ballastberekeningen altijd door een erkende professional beoordelen.

Beste praktijken

• Modulaire systemen : Kies voor verstelbare modulaire ballastblokken die ter plaatse nauwkeurig kunnen worden afgesteld.

• Dakmembraanbescherming : Gebruik rubberen pads of stoeptegels onder de ballast om schade aan het membraan te voorkomen.

• Onderhoudsplanning : Zorg voor duidelijke toegangs- en uitgangspunten voor dakonderhoud en -inspectie.

• Garantieoverwegingen Controleer of de installatie van ballast de garantie op het dak niet ongeldig maakt. Bij niet-penetrerende ontwerpen blijft de garantie doorgaans behouden.

Over SIC Zonne-energie

SIC Solar is gespecialiseerd in de productie en levering van hoogwaardige PV-montageoplossingen, waaronder ballastsystemen voor platte daken. Dankzij het modulaire ontwerp kunnen installateurs het ballastgewicht aanpassen aan de omstandigheden ter plaatse, voldoen aan de veiligheidseisen en projectbudgetten zonder de dakconstructie te overbelasten.
