MC4 Zonnekabel

MC4 Solar Cable combineert hoogwaardige zonnekabels met voorgemonteerde MC4-connectoren en biedt zo een snelle, betrouwbare en weerbestendige verbinding voor fotovoltaïsche systemen.

Merk:

SIC SOLAR

Artikelnr.:

SIC-SCM

Opstelplaats:

Solar Panel

Kleur:

Black or Red

Materiaal:

Tinned Copper

Garantie:

<5 Years

Project Technische details Installatiehandleiding Pakket

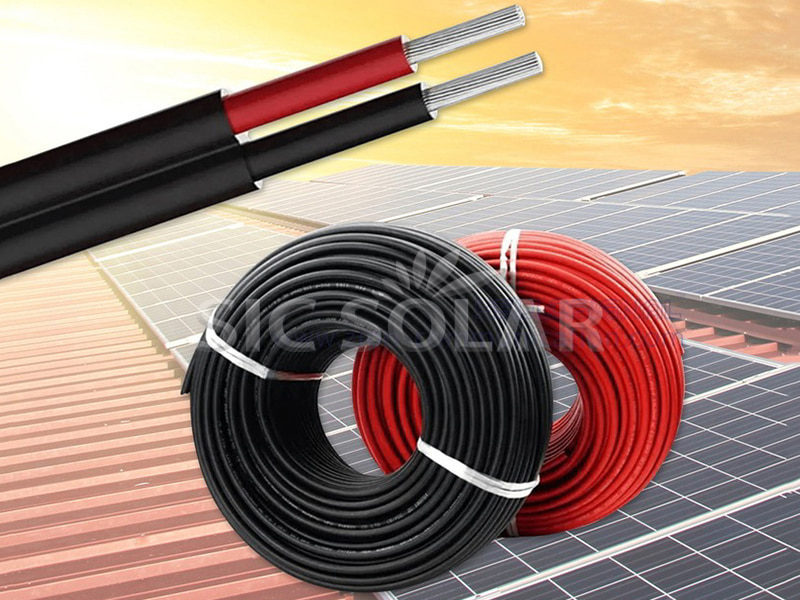

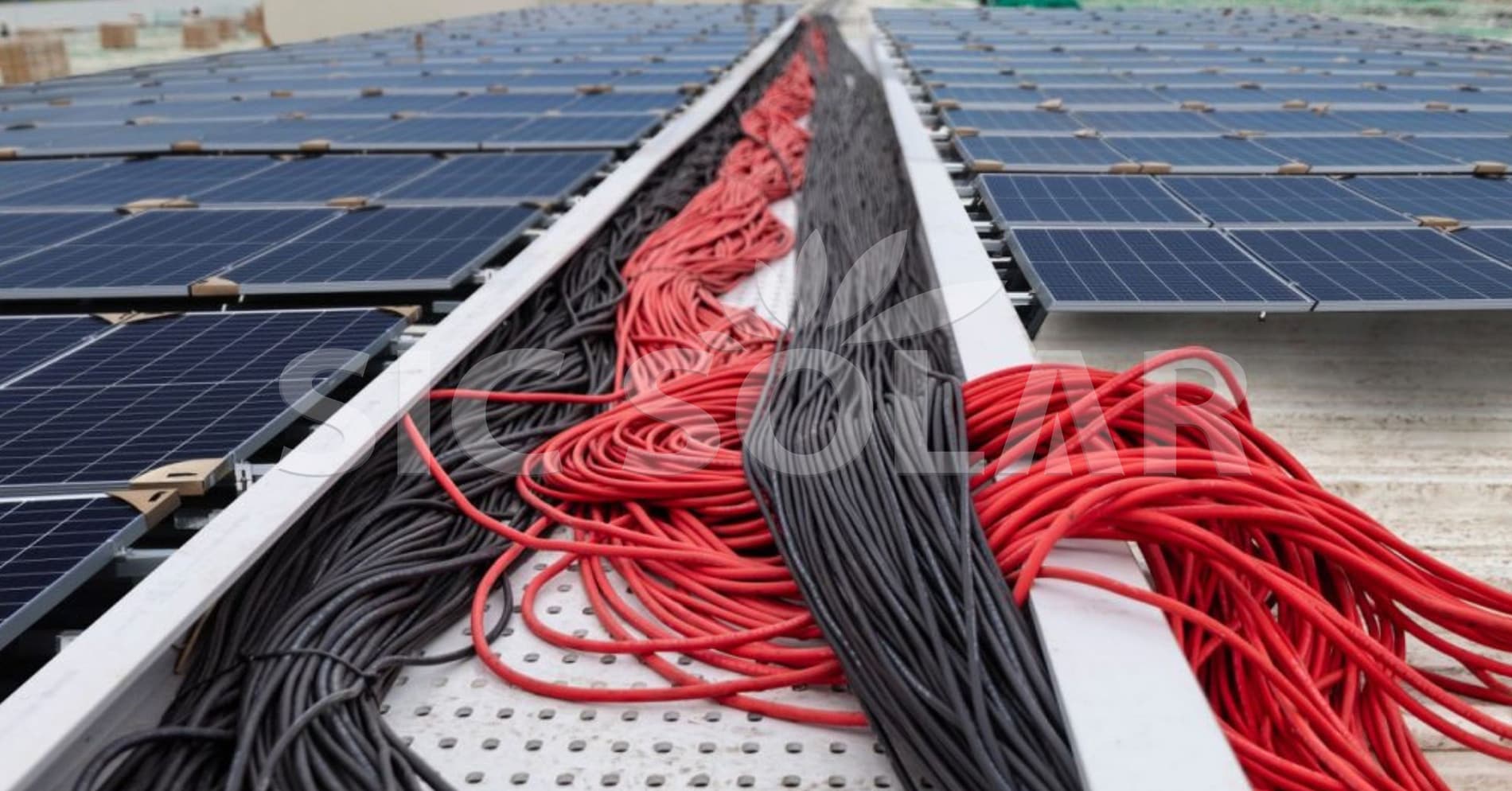

solar cable mc4

Installatieplaats	Zonnepaneel

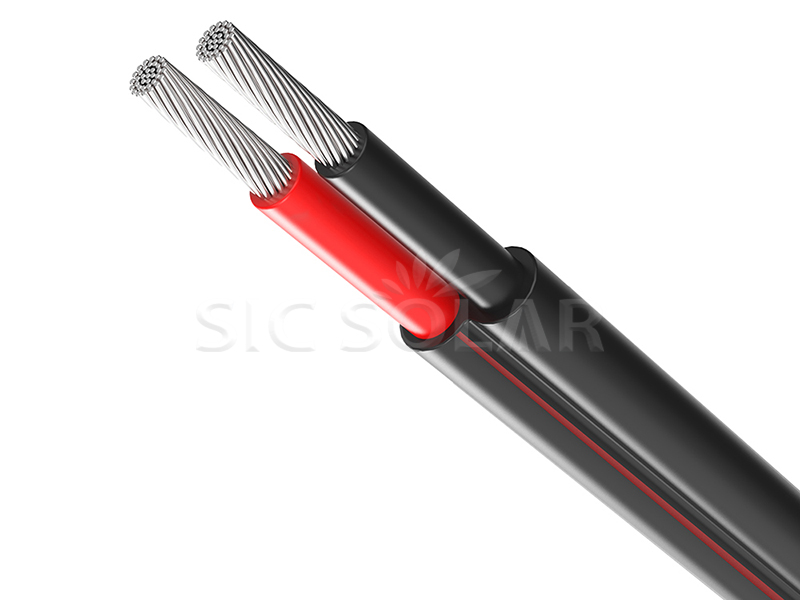

Kern	Enkele kern, dubbele kern
Isolatie	XLPE, 2PFG 1169, dubbele wandisolatie, elektronenbundelvernet
Weerstaan	UV-bestendig, slijtvast, water, ozon, vloeistoffen, zout, algemene verwering
Dwarsdoorsnede	1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 10 mm2, 16 mm²

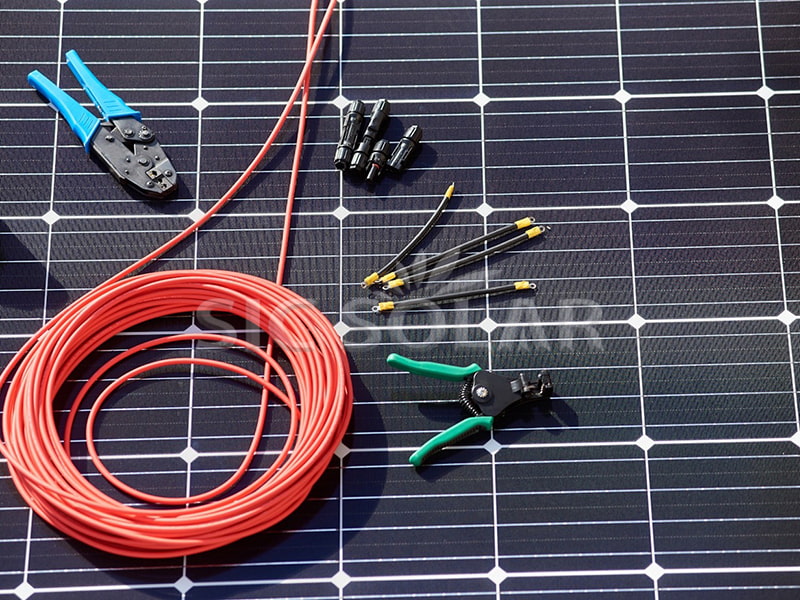

1️⃣ Strip de draden

Gebruik een striptang om ongeveer 6-7 mm isolatie van het uiteinde van de kabel te verwijderen.

2️⃣ De aansluitingen krimpen

Plaats de gestripte draden in de metalen contactpennen.

Gebruik de krimptang om de klemmen stevig op de draden te krimpen, zodat een veilige verbinding ontstaat.

3️⃣ De connectoren monteren

Plaats de krimpklem in de connectorbehuizing totdat deze vastklikt.

Zorg ervoor dat de aansluiting goed vastzit en in de behuizing is vergrendeld.

4️⃣ Dicht de connectoren af

Plaats de afdichtmoer over de kabel en draai deze vast op de connectorbehuizing.

Draai de moer vast om een weerbestendige afdichting te garanderen en de IP67-classificatie van de connector te behouden.

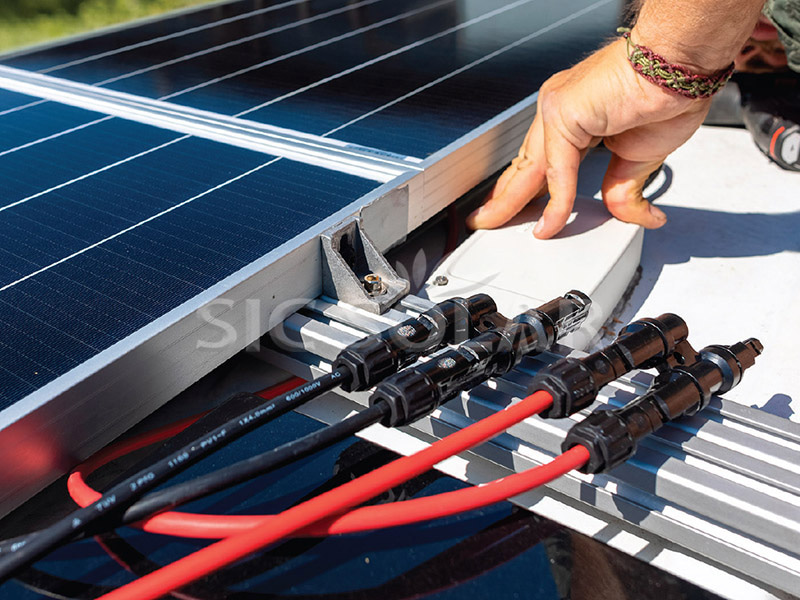

5️⃣ Het paneel aansluiten

Lijn de mannelijke en vrouwelijke connectoren uit en druk ze tegen elkaar aan totdat u een klik hoort. Dit geeft aan dat de verbinding goed vastzit.

Om de connectoren los te koppelen, gebruikt u de MC4-ontgrendelingstool om het vergrendelingsmechanisme veilig te ontgrendelen.
