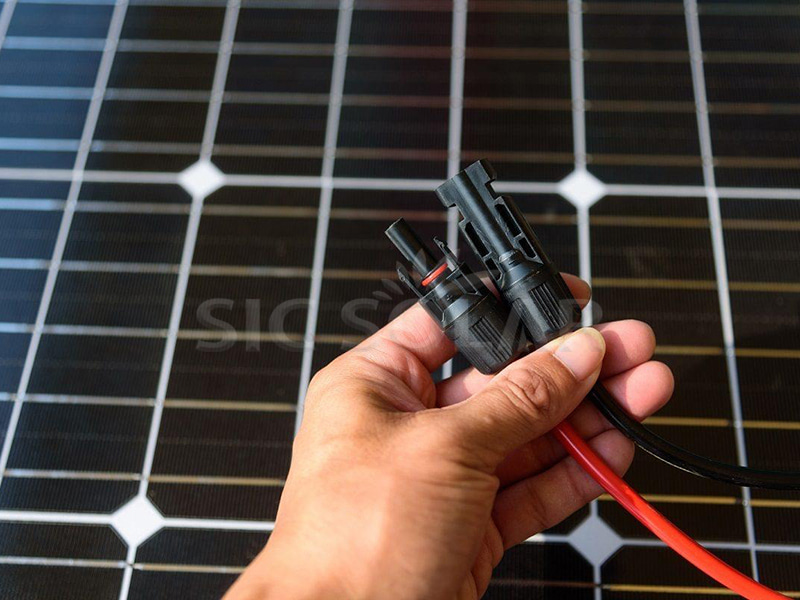

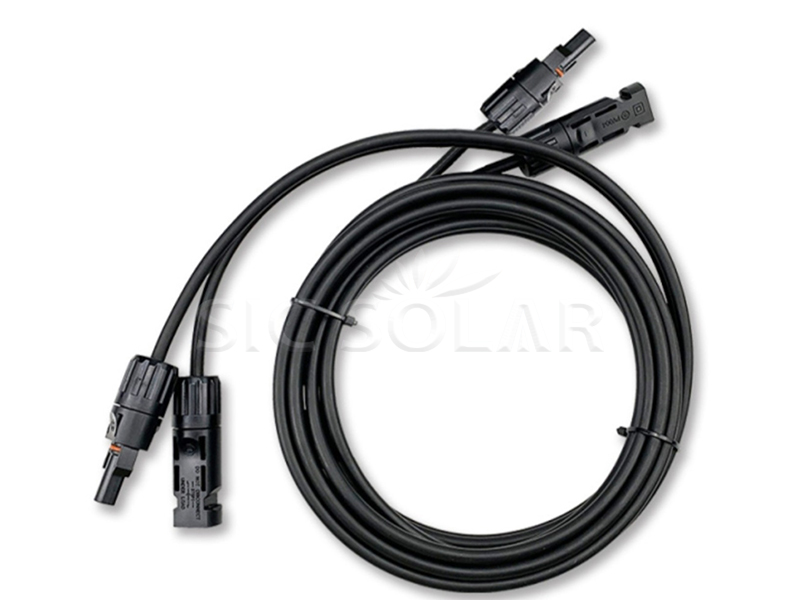

Solar Mc4-connector

Solar MC4-connector is een gestandaardiseerde elektrische connector die veel wordt gebruikt in PV-systemen om zonnepanelen aan te sluiten. Deze connectoren zijn ontworpen voor een eenvoudige en veilige verbinding en zorgen voor een betrouwbare en weerbestendige verbinding tussen zonnepanelen en andere systeemcomponenten.

Merk:

SIC SOLAR

Artikelnr.:

SIC-MC4

Opstelplaats:

Solar Panel

Kleur:

Natural

Materiaal:

PC/PPO

Garantie:

<5 Years

Project Technische details Installatiehandleiding Pakket

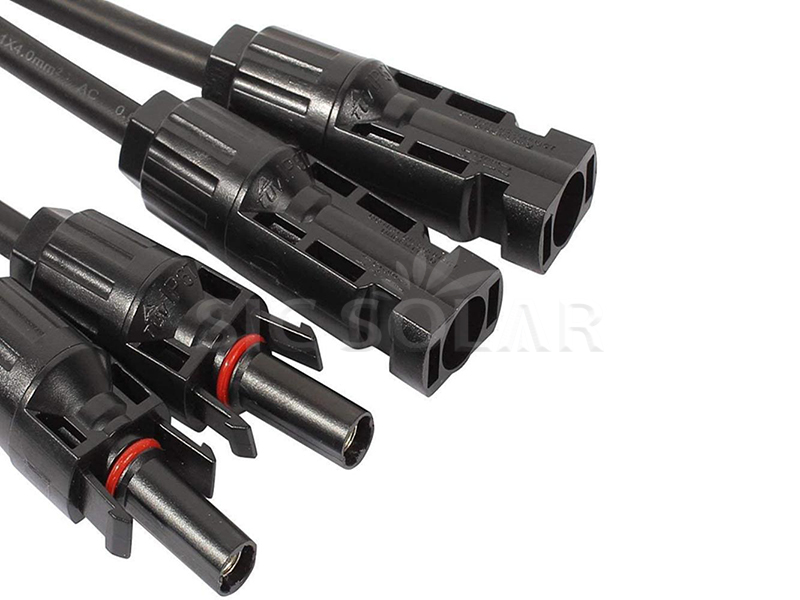

mc4 solar branch connector

Installatieplaats	Zonne Paneel
Garantie	<5 jaar
Aftersales-service	Eén jaar garantie
Materiaal	PC/PPO
Kleur	Natuurlijk of op maat gemaakt

1️⃣ Strip de draden

Gebruik een striptang om ongeveer 6-7 mm isolatie van het uiteinde van de kabel te verwijderen.

2️⃣ De aansluitingen krimpen

Plaats de gestripte draden in de metalen contactpennen.

Gebruik de krimptang om de klemmen stevig op de draden te krimpen, zodat een veilige verbinding ontstaat.

3️⃣ De connectoren monteren

Plaats de krimpklem in de connectorbehuizing totdat deze vastklikt.

Zorg ervoor dat de aansluiting goed vastzit en in de behuizing is vergrendeld.

4️⃣ Dicht de connectoren af

Plaats de afdichtmoer over de kabel en draai deze vast op de connectorbehuizing.

Draai de moer vast om een weerbestendige afdichting te garanderen en de IP67-classificatie van de connector te behouden.

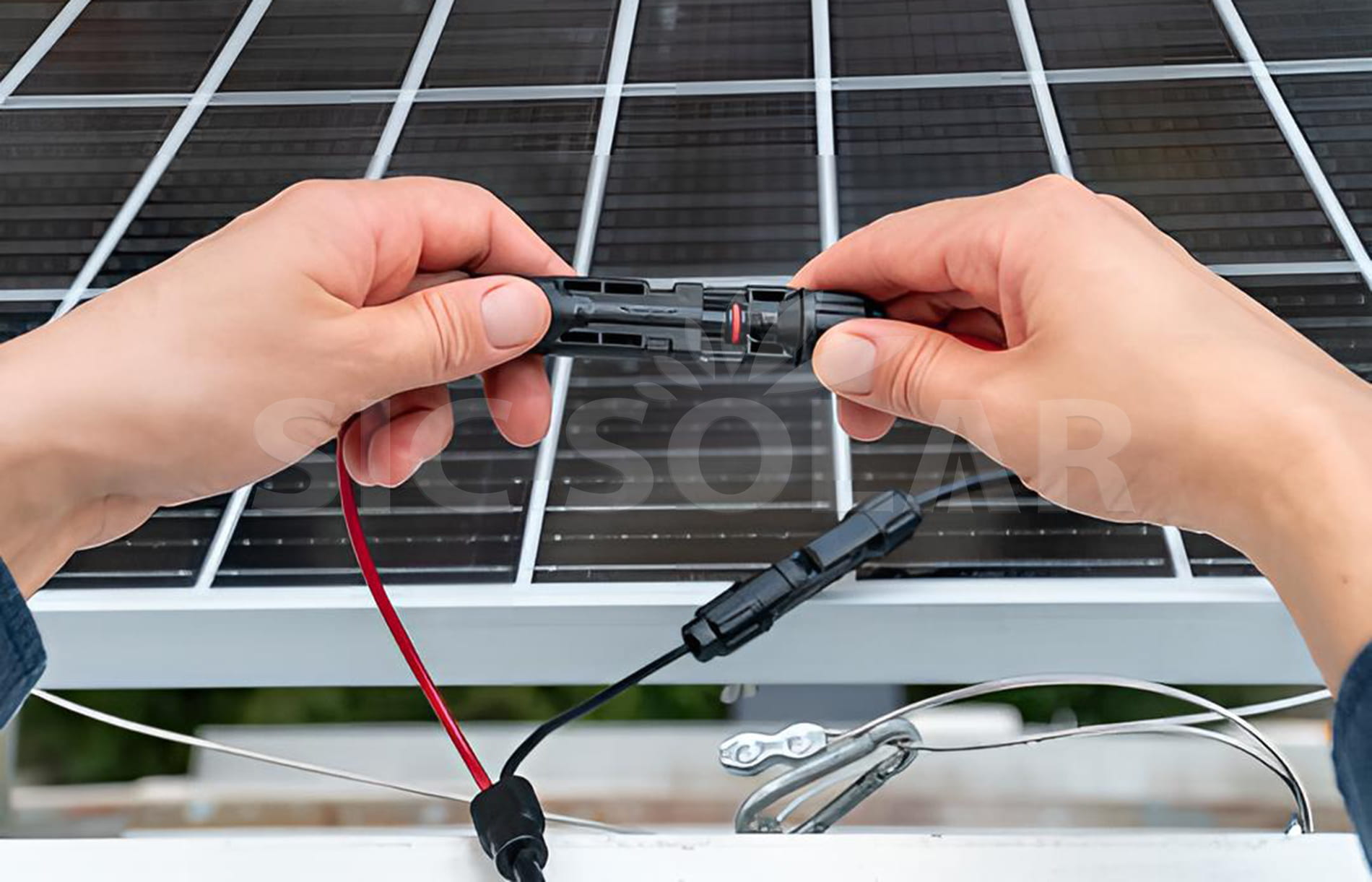

5️⃣ Het paneel aansluiten

Lijn de mannelijke en vrouwelijke connectoren uit en druk ze tegen elkaar aan totdat u een klik hoort. Dit geeft aan dat de verbinding goed vastzit.

Om de connectoren los te koppelen, gebruikt u de MC4-ontgrendelingstool om het vergrendelingsmechanisme veilig te ontgrendelen.
